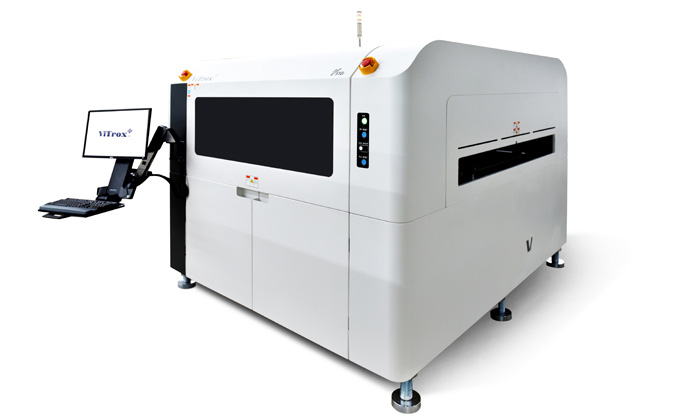

AOI: V510i XLW 光學檢測機臺

產品特點

上一個：: AOI: V510i XL 光學檢測機臺 2025-07-25

下一個：: AOI: V510i 4.0 光學檢測機臺 2025-07-25

產品說明

巨型基板支持：最大PCB尺寸達到驚人的 1320.8mm x 1320.8mm (52" x 52")，最大檢測范圍 1310.8mm x 1310.8mm (51.6" x 51.6")，是真正為整板級超大基板（如完整LED面板、大型顯示模塊、大型工業控制面板）檢測而設計的。
- 顯著加寬加長：尺寸能力遠超V510i XL (460x690mm) 和標準版V510i (510x510mm)。
超強負載能力：
- 高承重：標準最大PCB重量 15kg，并提供可選項升級至25kg。這使其能夠穩定承載并檢測非常厚重的PCB（如帶大型散熱器、金屬基板、厚銅層或多層疊加的板卡）。
增強的厚度兼容性：
- 最大PCB厚度提升至 10mm (0.39")，最小厚度 1.5mm (0.06")，能輕松應對超厚基板（如鋁基板、陶瓷基板、復合結構板）或帶有極高元器件的板卡。
堅固的機械結構與寬?？臻g：
- 強化的面板邊緣處理：標準面板邊緣 5mm，在選配25kg承重時邊緣支持 10mm，確保對大而重的板子有穩固支撐。
- 足夠的上下間隙： PCB上部間隙 50mm，底部間隙 70mm，為大型板上可能存在的極高元件提供安全空間。
- 重型軌道設計：軌道高度可調范圍 900mm - 965mm，適應不同生產線高度，并設計用于承載重型基板。
保留核心高精度3D檢測性能：
- 先進3D技術：采用成熟的相位移動量測（PSP）與4組投影設備，確保在大面積上依然實現高精度的三維焊點和元件形態檢測。
- 全面缺陷覆蓋：支持檢測缺件、移位、傾斜、極反、側立、立碑、翹腳/腳彎、多錫/少錫、翻轉、焊錫短路、錯件、針孔（可焊性&引腳）、共面性、翹腳(高度）、異物等關鍵缺陷，能力與系列其他型號一致。
- 高速高分辨率成像：配備 12MP CoaXPress 攝像機和可選高精度遠心鏡頭 (15μm, 13μm, 8μm)，檢測速度高達 64cm2/sec @ 15μm。（注：對于超大板，有效吞吐量需結合板尺寸和掃描策略評估）。
- 智能照明：多色、多角度、多段LED燈頭配合自動校準集中聚焦燈光系統，確保超大視野內照明的均勻性和特征凸顯。
自動化與數據追蹤：
- 自動軌道調節：自動寬度調整和自下而上的夾緊，適應不同尺寸的巨型板并確保穩定傳輸。
- 在線SMEMA：支持標準通信協議，集成入生產線。
- 數據追蹤：支持攝像機讀條碼、外置式條碼器和OCR記錄批量代碼，實現生產追溯。
工業級重型設計：
- 操作系統：運行 Windows 10 Pro (64 bit)。
- 環境適應性：工作環境溫度 5?C 至 40?C，可檢測最高 80?C 的PCB。
- 龐大的物理結構：系統體積 1800mm x 2174mm x 2105mm，重量高達 ~2000kg，反映了其應對超大重型PCB所需的堅固性和穩定性。
- 設施需求：標準單相電源 (100-120V/16A 或 200-240V/8A)，需提供 0.6 Mpa/85 psi 的壓縮空氣驅動重型軌道和氣動組件。

規格參數

系統	V510i XLW
系統性能
檢測項目	缺件,移位,傾斜,極反,側立,立碑,翹腳/腳彎,多錫/少錫,翻轉,焊錫短路,錯件（OCV標記），針孔（可焊性＆引腳檢測）,共面性,翹腳(高度）,異物檢測和極性微調測量
測試資料追蹤	攝像機讀條碼;可配置外置式條碼器; OCR記錄批量代碼功能
硬件系統
操作系統	Windows 10 Pro (64 bit)
光學解析度和FOV尺寸	12MP CoaXPress 攝像機默認:60mmx45mm @ 15μm 遠心鏡頭* 可選項:53mmx39mm @ 13μm 遠心鏡頭* 可選項:32mmx24mm @ 8μm 遠心鏡頭*
檢測速度	12MP @ 15μm 解析度: 高達 64cm2/sec
3D 技術	相位移動量測（PSP）與4組投影設備
照明模組	多色、多角度、多段LED燈頭、自動校準集中聚焦燈光系統
軌道寬度調節	自動寬度調整;自下而上的夾緊;在線SMEMA
PCB 尺寸
最大PCB尺寸（長x寬）	1320.8mmx1320.8mm (52" x 52")
最小PCB尺寸（長x寬）	127mmx127mm (5" x 5")
最大PCB檢測范圍（長x寬）	1310.8mmx1310.8mm (51.6" x 51.6")
最大PCB厚度	10mm (0.39")
最小PCB厚度	1.5mm (0.06")
最大PCB重量	15kg 可選項: 25kg
PCB上部間隙	50mm
PCB底部間隙	70mm
面板邊緣	5mm 可選項: 10mm for 25kg
軌道高度范圍	900mm - 965mm
電路板可承受的最高溫度	工作環境溫度約為5?C至40?C，最高PCB溫度為80?C。
安裝規格
電壓需求	100-120 V, 16A / 200-240V, 8A Single Phase 單相
空氣需求量	0.6 Mpa/85 psi
系統體積 (寬度 X 深度 X 高度)	1800mmx2174mmx2105mm
重量	~2000kgs
