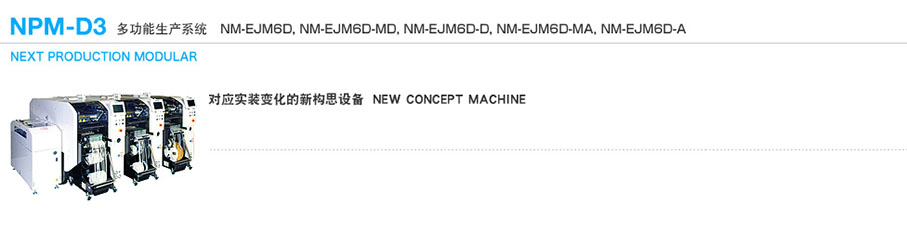

PANASONIC NPM-D3貼片機

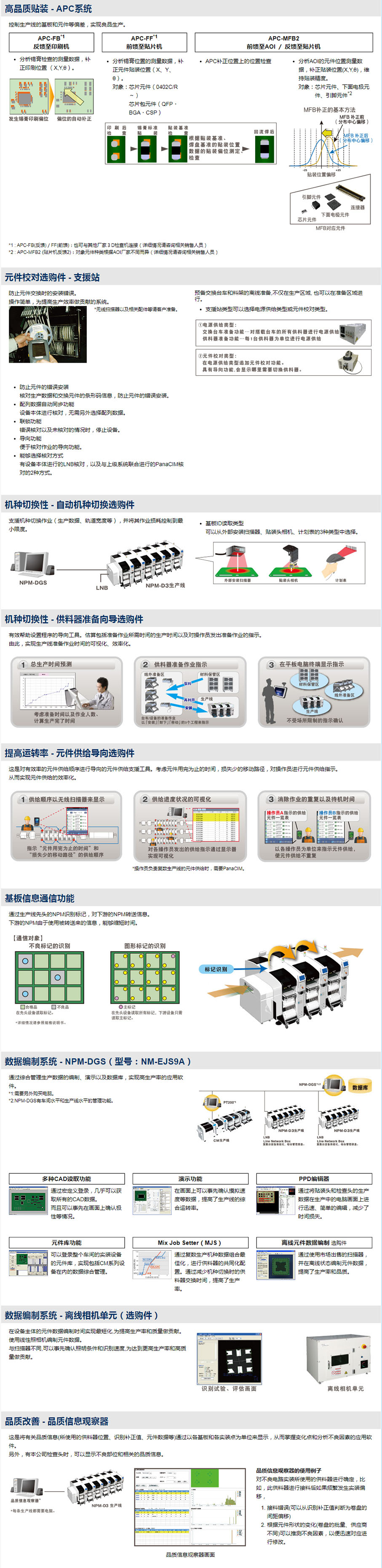

產品特點

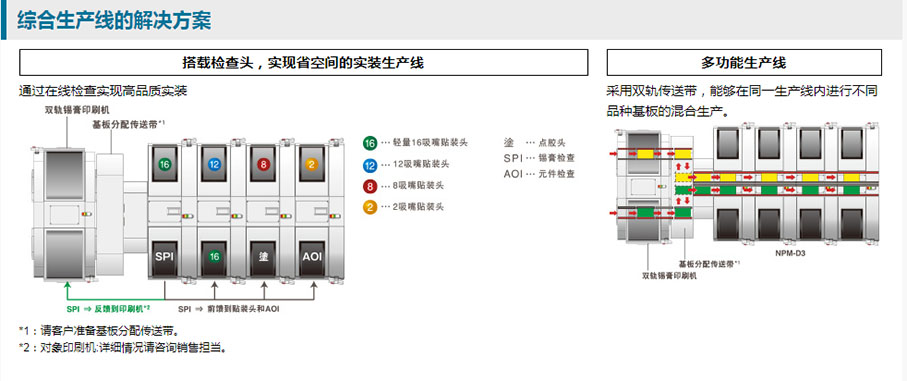

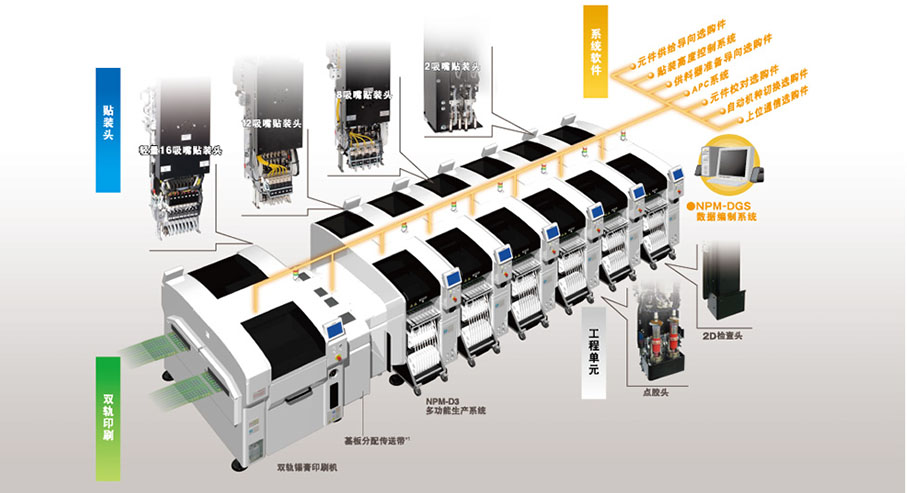

1、在綜合實裝生產線實現高度單位面積生產率

貼裝頭		輕量16吸嘴貼裝頭（每貼裝頭）		12吸嘴貼裝頭（每貼裝頭）	8吸嘴貼裝頭（每貼裝頭）	2吸嘴貼裝頭（每貼裝頭）
		高生產模式 on
最快速度		42000 cph（0.086 s/芯片）	38000 cph（0.095 s/芯片）	34500 cph（0.104 s/芯片）	21500 cph（0.167 s/芯片）	5500 cph（0.327 s/芯片） 4250 cph（0.847 s/x芯片）
貼裝精度（Cpk>=1）		±40 μm/芯片	±30 μm/芯片（±25 μm/芯片）	±30 μm/芯片	±30 μm/芯片 ±30 μm/QFP 12mm~32mm ±50 μm/芯片 12mm以下	±30 μm/QFP
元件尺寸		0402芯片~L6mmW6mmT3mm	03015/0402芯片~L6mmW6mmT3mm	0402芯片~L12mmW12mmT6.5mm	0402芯片~L32mmW32mmT12mm	0603芯片~L100mmW90mmT28mm
元件供給	編帶	編帶寬：4/8/12/16/24/32/44/56mm				編帶寬：4~56/72/88/104mm
		Max 68品種（4,8mm編帶，小卷盤）
	桿狀				Max 16品種（單式桿狀供料器）
	托盤				Max 20品種（1臺托盤供料器）

點膠頭	打點點膠	描繪點膠
點膠速度	0.16 s/dot（條件：XY=10mm，Z=4mm以?xún)?nèi)移動，無θ旋轉）	4.25 s/元件（條件：30mm*30mm角部點膠）
點膠位置精度（Cpk>=1）	±75 μm/dot	±100 μm/元件
對象元件	1608芯片~SOP，PLCC，QFP，連接器，BGA，CSP	SOP，PLCC，QFP，連接器，BGA，CSP

檢查頭		2D檢查頭（A）	2D檢查頭（B）
分辨率		18μm	9μm
視野		44.4mm*37.2mm	21.1mm*17.6,mm
檢查處理時間	錫膏檢查	0.35 s/視野
	元件檢查	0.5 s/視野
檢查對象	錫膏檢查	芯片元件：100μm*150μm以上（0603以上）封裝元件：φ150μm以上	芯片元件：80μm*120μm以上（0402以上）封裝元件：φ120μm以上
	元件檢查	方形芯片（0603以上），SOP，QFP（0.4mm間距以上），CSP，BGA，鋁電解電容器，可調電阻，微調電容器，線圈，連接器	方形芯片（0402以上），SOP，QFP（0.3mm間距以上），CSP，BGA，鋁電解電容器，可調電阻，微調電容器，線圈，連接器
檢查項目	錫膏檢查	滲錫，少錫，偏位，形狀異常，橋接
	元件檢查	元件有無，偏位，正反面顛倒，極性不同，異物檢查
檢查位置精度（CPk>=1）		±20 μm	±10 μm
檢查點數	錫膏檢查	Max 30 000 點/設備（元件點數：Max 10 000 點/設備）
	元件檢查	Max 10 000 點/設備

速度，檢查時間以及精度值等，會因條件而異

詳情請參考《規格說明書》

1.由于基板傳送基準不同，不可與NPM（NM-EJM9B），NPM-W（NM-EJM2D），NPM-W2（NM-EJM7D）雙軌規格直接連接。

2.只限主體。

3.托盤供料器貼裝時D尺寸2683mm，交換臺車安裝時D尺寸2728mm.

4.顯示器，信號塔，天頂風扇蓋除外。

5.±25 μm貼裝對應是選購件。（本公司指定條件）

6.03015/0402芯片，需要專用吸嘴和編帶供料器。

7.03015貼裝對應是選購件。（本公司指定條件：貼裝精度±30 μm/芯片）

8.包括基板高度測定時間0.5 s。

9.在一個檢查頭不能同時進行錫膏檢查和元件檢查。

10.詳細清產考《規格說明書》。
