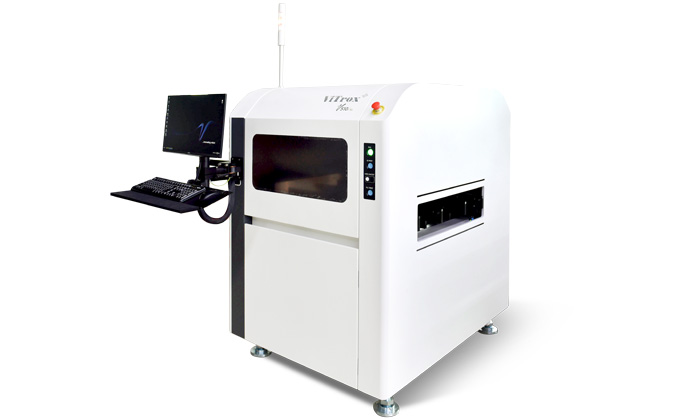

SPI / AOI / AXI檢測設備
產品說明
-
超大PCB處理能力 (核心差異化優勢)：
-
顯著加長： 最大PCB尺寸達到 460mm x 690mm (18.1" x 27.1")，尤其擅長處理超長型PCB（如通信背板、大型工控板）。這遠超標準版V510i Optimus 3D的510x510mm（更偏向正方形）。
-
FDL版靈活性： FDL（柔性雙軌）模式下：
-
雙軌最大寬度 460mm x 325mm (18.1" x 12.7")。
-
單軌超大板支持 460mm x 600mm (18.1" x 23.6")，為特殊長板提供解決方案。
-
-
檢測范圍匹配： 最大檢測范圍同樣支持 460mm x 683mm (18.1" x 26.8")，確保有效檢測區域覆蓋大板。
-
規格參數
| 系統 | V510i XL | |
| 系統性能 | ||
| 檢測項目 | 缺件,移位,傾斜,極反,側立,立碑,翹腳/腳彎,多錫/少錫,翻轉,焊錫短路,錯件（OCV標記），針孔（可焊性＆引腳檢測）,共面性,翹腳(高度）,異物檢測和極性微調測量 | |
| 測試資料追蹤 | 攝像機讀條碼;可配置外置式條碼器; OCR記錄批量代碼功能 | |
| 硬件系統 | ||
| 操作系統 | Windows 10 Pro (64 bit) | |
| 光學解析度和FOV尺寸 |
12MP CoaXPress 攝像機 默認:60mmx45mm @ 15μm 遠心鏡頭* 可選項:53mmx39mm @ 13μm 遠心鏡頭* 可選項:32mmx24mm @ 8μm 遠心鏡頭* |
|
| 檢測速度 | 12MP @ 15μm 解析度: 高達 64cm2/sec | |
| 3D 技術 | 相位移動量測（PSP）與4組投影設備 | |
| 照明模組 | 多色、多角度、多段LED燈頭、自動校準集中聚焦燈光系統 | |
| 軌道寬度調節 | 自動寬度調整;自下而上的夾緊;在線SMEMA | |
| PCB 尺寸 | 標準版 | FDL |
| 最大PCB尺寸（長x寬） | 460mmx690mm (18.1''x27.1'') |
相稱的雙軌: 460mmx325mm (18.1''x12.7'') 單軌: 460mmx600mm (18.1''x23.6'') |
| 最小PCB尺寸（長x寬） | 50mmx50mm (2”x2”) | 50mmx50mm (2”x2”) |
| 最大PCB檢測范圍（長x寬） | 460mmx683mm (18.1''x26.8'') |
相稱的雙軌: 460mmx318mm (18.1''x12.5'') 單軌: 460mmx593mm (18.1''x23.3'') |
| 最大PCB厚度 | 7mm (0.27") | 7mm (0.27") |
| 最小PCB厚度 | 0.5mm (0.02") | 0.5mm (0.02") |
| 最大PCB重量 | 3kg | 3kg |
| PCB上部間隙 | 50mm | 50mm |
| PCB底部間隙 | 100mm | 100mm |
| 面板邊緣 | 3.5mm | 3.5mm |
| 軌道高度范圍 | 875mm - 965mm | 875mm - 965mm |
| 電路板可承受的最高溫度 | 工作環境溫度約為5?C至40?C，最高PCB溫度為80?C。 | |
| 安裝規格 | ||
| 電壓需求 | 100-120 V, 16A / 200-240V, 8A 單相 | |
| 空氣需求量 | 0.6 Mpa/85 psi | |
| 系統體積 (寬度 X 深度 X 高度) | 1060mmx1440mmx2116mm | |
| 重量 | ~960kgs | |
* 基于系統配置。
規格可能會有所更改。
