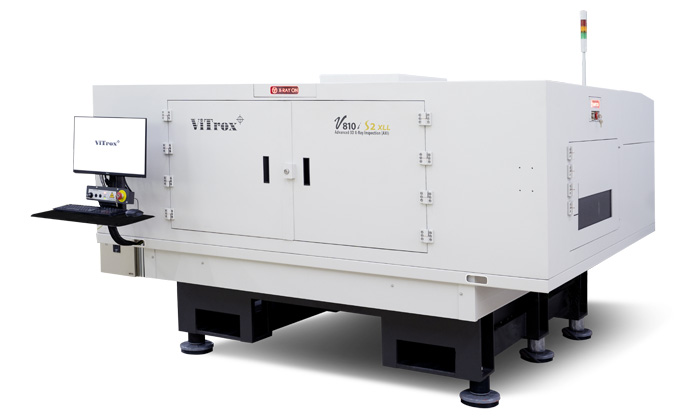

1. 超大板處理能力

   • 支持 1200mm × 660.4mm（47.24"×26"） 的電路板，覆蓋工業級超大尺寸PCB（如服務器主板、汽車電子）。

   • 最大承重 15kg，滿足高密度、多層板檢測需求。

2. 微米級缺陷檢測

   • 最小檢測能力：

     • 短路寬度：0.045mm（行業領先水平）

     • 引腳間距：0.3mm（兼容高密度IC）

     • 最小錫厚：0.0127mm（精準把控焊接質量）。

3. 高可靠性

   • 誤判率僅 500–1000 ppm（百萬分之一），顯著降低復檢成本。

1. 強大的軟硬件平臺

   • 八核 Intel Xeon 處理器 + Windows 10 Pro，確保復雜算法流暢運行。

   • 用戶界面簡潔，支持多級密碼保護，保障數據安全。

2. 快速測試開發

   • 支持 4 種主流 CAD 格式轉換（選配工具），縮短適配周期。

   • 標準開發時間 4小時–1.5天，加速產線部署。

3. 靈活編程選項

   • 支持離線測試開發，減少設備占用時間。

1. 全面兼容工業標準

   • 輸送高度 865–1025mm，無縫對接主流產線。

   • 通訊協議支持 SMEMA/HERMES，讀碼器兼容行業標準設備。

2. 復雜板卡適應性

   • 板厚范圍 0.5–12.7mm，翹曲容忍度 ±3.3mm，適應變形板卡。

   • 100% 壓合件測試（需 PSP2/PSP2.1），解決高難度多層板檢測痛點。

1. 超低輻射安全

   • X光輻射 < 0.5μSv/hr（遠低于國際安全限值），保障操作員健康。

   • 板卡溫度耐受 40℃，適應高溫環境。

2. 工業級可靠性設計

   • 底部間隙 80mm，頂部多級分辨率適配（7.5–19μm），兼容多樣檢測需求。

   • 邊緣間隙僅 3mm，最大化檢測區域利用率。

• 精準光學配置：頂部間隙按分辨率分級優化（如 50mm@19μm），平衡精度與兼容性。

• 嚴苛環境適配：支持 200–415V 三相電源 + 552kPa 高壓氣源，滿足工業現場需求。

規格可能會有所更改。

**注2:
1. 利用邊緣寬度處理電路板。切割過的電路板邊緣需要使用載具來處理。
2. 電路板的最大尺寸和重量含載具在內。
3. 使用載具可測試較小面積的電路板。
4. 隨著電路板的厚度，圖像結果將會受表面貼裝的規劃所影響。
5. 從電路板底部測量包括最大翹曲。
